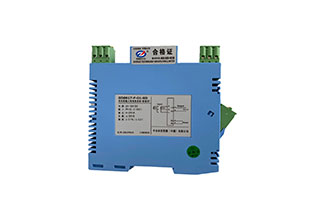

GD8011-EX开关量输入 隔离式安全栅(一入一出)
一、 te性
●开关/NAMUR 接近开关输入。
●继电器转换触点输出,或可选晶体管、TTL电平输出。
●带有线路故障检测和输入输出反相控制功能。
●带有工作电源指示灯。
●单通道,一路输入一路输出,本安输入回路[Exia]IIC,输入回路短路保护。
●即插即拔式接线端子,DIN导轨卡式安装。
二、描述
●适用于安装在爆炸区域的本安型接近开关(符合DIN19234标准的NAMUR接近开关)以及机械触点开关和连接电阻的触点开关。通过隔li, 以继电器触点(或晶体管、电平信号)输出方式传送至an全区的控制系统或其它仪表。
●可选择有线路故障检测功能的开关量隔lian全栅和没有线路故障检测功能的开关量隔lian全栅。
●有输入线路故障检测功能的开关量隔lian全栅,当检测到有线路故障时, 仪表面板上的线路故障指示灯LED亮红色。
(说明: 当用到线路检测功能时,如果需要使用机械触点开关作为输入设备,bixu在输入回路中连接分流电阻,以避免开关量隔lian全栅将机械触点开关正常的通断误当做输入回路的断路或短路故障。)
●当选择没有线路故障检测功能的开关量隔lian全栅, 仪表面板上没有线路故障指示灯。
●采用du立的直流电源供电,供电电源-输入-输出以及各通道之间隔li。
三、技shu规格
● 产品型号:GD8011-EX | ● 输入 / 输出 te性说明 (同相控制) |
四、型号选择
订货须知:
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列 举例 1 的订货组合方式。
举例 1: 输 入: 开关量信号
输 出: 继电器触点
订货代码为:GD8011-K-01-EX
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
