● 给现场二线制变送器配电
● 二线制变送器信号 4~20mA隔li传输, 双路输入,双路输出
● 支持HART通讯协议通过
● 配合DCS/PLC等控制系统或其它单元组合仪表应用。
● 连接至控制系统:各款 DCS/PLC 的AI卡,接收有源 4~20mA 信号。
● 适用于连接的现场设备:二线制( HART) 送器。
● 设备允许所处危险区域:0区、1区、2区;IIA区、IIB区、IIC区。
● 安装与端子接线:35mm标准DIN导轨卡式安装;端子接线采用簧片式压紧连接。
三、技shu规格

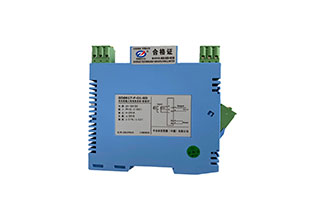

● 产品型号:GD8902-EX | 稳定时间:≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:±0.1%/250Ω 通道隔li:输入-输出-电源之间隔li 绝缘电阻:≥100MΩ/500V DC(AC) 隔li能力:2500VAC/1 分钟50Hz an全区与危险区之间间隔li电压:250VAC 抗电磁兼容性:符合IEC61000相关抗电磁标准 ●环境参数 工作温度:0~+60℃ 储运温度:-20~+80℃ 环境湿度:5~+95%RH(无冷凝) ●结构及外形尺寸: 结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子 外形尺寸:W16×H116×D110(mm);参见外形尺寸图 整机重量:约110g ● an全防爆认证参数: 整机满足:GB3836.1-2000和GB3836.4-2000标准相关要求 防爆等ji标志:[Exia]IIC an全认证参数:Um:250V;Uo:28V;Io:93mA Ro:300Ω;Lo:1.5mH;Co:0.083μF |
四、型号选择
订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列举例1的订货组合方式。
举例1输入:变送器4~20mA (带配电)
输 出:4~20mA
订货代码为:GD8902-A-01-EX
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
