一、
● 提供一组或两组du立的输出报警。当选择具有两组继电器输出报警时,可设置所需的报警方式,如高/低报警障an全/非故障an全报警等。
● 可调报警点,通过电位器设定。报警设定通过仪表后面(安装卡口附电位器旋钮设定调节)。
● 隔li和抗REI/EMI 干扰。对地环路、噪声,无线射频和电磁干好的防护效果。
● 信号变送模拟输出。当选择这功能时,将满足信号的隔li
● 直流电源供电方式,各通道之间隔。20~30VDC 的直流电源供电方式,电输入-输出-报警通道之间隔li。隔li能力2.5KV/1min。
● LED 灯指示。面板上带有电源指示灯。输出报警状态指示灯。
二、描述

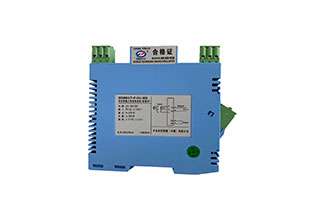

①GD8000-Ex系列信号报警设定器主要应用于控制系统报警设定,接收来自于现场变送器、转换器、温度传感器和其它控制设备的信号,将信号进行报警设定。通过信号报警设定器内置的一组或两组继电器开关触点输出,该继电器在被监控过程变量超出用户设定的信号报警范围时动作。并启动相连的灯光报警器、声音报警器或紧急停车系统。这样,生产工艺过程及控制系统由简单可kao、du立的报警和停车系统进行保护。
②信号的隔li、变送、模拟输出功能。便于信号报警设定器将接受的信号经隔li变送,传输至 DCS/PLC 系统或其它显示仪表、数据记录仪等远程监控设备。因此,该信号报警设定器是集信号报警、信号变送、隔li功能一体的多功能接口仪表。
③本质an全电路设计,信号报警设定器具有隔lian全栅的功能,符合 [Exia]IIC防爆标准。可以应用于需要本质an全防爆的场合。
三、技shu规格
●产品型号:GD8314B-Ex | 回滞:量程的1~1.5% 报警灯指示 (输出报警时): OUT1 灯亮, 上限报警(高报) OUT2 灯亮, 下限报警(低报) ●性能指标 标准精度:±0.1%FS 温度漂移:±0.015%/℃ 响应时间:≤1s(0→ 90%) 稳定时间:≤3s 通道隔li:输入-输出-电源之间隔li 绝缘电阻:≥100MΩ/500V DC(AC) 隔li能力:2500VAC/1分钟50Hz an全区与危险区之间间隔li电压:≥100MΩ / 500VDC 抗电磁兼容性:符合IEC61000相关抗电磁标准 ●环境参数 工作温度:0~+60℃ 储运温度:-20~+80℃ 环境湿度:5~+95%RH(无冷凝) ●结构及外形尺寸 结构:卡装式模块化表芯ABS 材质机壳拔插式端子 外形尺寸:W16×H116×D110(mm),参见外形尺寸图 整机重量:约115g ●an全防爆认证参数 整机满足:GB3836.1-2000和GB3836.4-2000 标准相关要求 防爆等ji标志:[Exia]IIC an全认证参数: Um = 250V Uo = 28V Io = 93mA Po = 0.65W Lo = 2.4mH Co = 0.03μF |
四、型号选择
订货须知:
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列举例1的订货组合方式。
举例 1: 输 入:变送器4~20mA(带配电)
输 出:输出4~20mA,带两组报警
订货代码为:GD8314B-A-A2-EX
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
