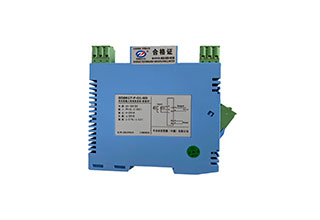

GD8040-EX直流信号输入/输出 隔离式安全栅(一路本安输入,二路本安输出)
一、
● 直流信号输入/输出双回路隔li栅, 集检测端和操作端功能于一体。
● 通道1(模拟量本安输入):二线制变送器信号,有源电流信号
● 通道2(模拟量本安输出):电流4~20mA或电压1~5V信号,或其它所需的直流信号。驱动现场安设备。
● 模块化表芯设计,内部采用数字化调校,无需零点和满度调节电位器,温度漂移自动补偿。
● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
①GD8040-EX直流信号输入输出 隔离式安全栅,是集检测端隔li栅和操作端隔li栅功能于一体的信号过程处理仪表
a.通道1:检测端 隔离式安全栅,连接现场危险区域的变送器4~20mA信号输入,经本 隔离式安全栅转换处理,隔li输出所需的直流信号至an全区。
b.通道2:操作端 隔离式安全栅,将处于an全区调节器或操作器的4~20mA信号经本 隔离式安全栅隔li传送,驱动处于危险区域的ge种线性执行器、显示设备等本安仪表。
②本 隔离式安全栅需要du立供电,供电电源-通道1-通到2-输入回路-输出回路之间电磁隔li。
三、技shu规格
●产品型号:GD8040-EX | ●性能指标 标准精度:±0.1%FS 温度漂移:±0.015%/℃ 响应时间:≤1s(0 → 90%) 稳定时间:≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:±0.1%/250Ω 通道隔li:输入-输出-电源之间隔li 绝缘电阻:≥100MΩ/500VDC(AC) 隔li能力:1500VAC/1分钟50Hz an全区与危险区 之间间隔li电压:250VAC 抗电磁兼容性:符合IEC61000相关抗电磁标准 ●环境参数 工作温度:0~+60℃ 储运温度:-20~+80℃ 环境湿度: 5~+95%RH(无冷凝) ●结构及外形尺寸 结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子 外形尺寸:W16×H116×D110(mm),参见外形尺寸图 整机重量:约120g ●an全防爆认证参数:整机满足GB3836.1-2000和GB3836.4-2000标准相关要求 防爆等ji标志:[Exia]IIC an全认证参数:Um:250V;Uo:28V;Io:93mA Ro:300Ω;Lo:1.5mH;Co:0.083μF |
四、型号选择
订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列举例 1 的订货组合方式。
举例1 通道1-输入:4~20mA(带配电);输出:4~20mA
通道2-输入:4~20mA;输出:4~20mA
订货代码为:GD8040-A-01-A1-01-EX
举例2 通道1-输入:4~20mA;输出:1~5V
通道2-输入:4~20mA;输出:4~20mA
订货代码为:GD8040-A1-04-A1-01-EX
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
