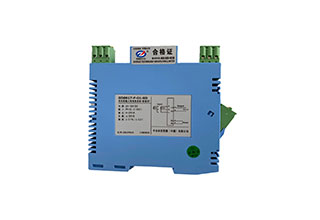

GD8922-EX热电偶、毫伏信号输入 隔离式安全栅(二入二出)
一、 te性
●热电偶温度变送隔li输出。
●可同时输入两组热电偶类型及测量温度。
●化,带微处理器。可通过编程器或计算机对热电偶类型和量程范围进行组态设定。
●模块化表芯设计,内部采用数字化调校,无需零点和满度调节电位器,自动动态校准零点、温度飘移自动补偿。
●带有工作电源指示灯。
●双通道,两路隔li输入两路隔li输出,本安输入回路[Exia]IIC,输入回路短路保护。
●即插即拔式接线端子,DIN导轨卡式安装。
二、描述
①GD8922-EX热电偶或毫伏信号输入 隔离式安全栅,是以两路du立通道将现场危险区域的热电偶或毫伏信号经本 隔离式安全栅隔li转换,以两路du立通道输出直流信号至an全区的控制系统或其它仪表。
②化的热电偶 隔离式安全栅。可通过计算机对热电偶类型和量程范围进行组态设定。
③本 隔离式安全栅需要du立供电,供电电源-输入回路-输出回路之间电磁隔li。
三、技shu规格
●产品型号:GD8922-EX | 响应时间:≤1s(0 → 90%) 稳定时间:≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:±0.1%/250Ω 温度补偿范围:-5~60℃ 冷端温度补偿误差:每20℃误差1℃ 通道隔li:输入-输出-电源之间隔li 绝缘电阻:≥100MΩ/500VDC(AC) 隔li能力:1500VAC/1分钟50Hz an全区与危险区 之间间隔li电压:250VAC 抗电磁兼容性:符合IEC61000相关抗电磁标准 ●环境参数 工作温度:0~+60℃ 储运温度:-20~+80℃ 环境湿度:5~+95%RH(无冷凝) ●结构及外形尺寸 结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子 外形尺寸:W 16×H116×D110(mm),参见外形尺寸图 整机重量:约120g ●an全防爆认证参数:整机满足GB3836.1-2000 和GB3836.4-2000标准相关要求 防爆等ji标志:[Exia]IIC an全认证参数:Um:250V;Uo:12V;Io:24mA Ro:500Ω;Lo:5mH;Co:0.1μF |
四、型号选择
◆热电偶类型及量程表
热电偶类型 | 温度范围(℃) | zui小量程(℃) | |
热 | K | 0~1300 | 120 |
E | 0~1000 | 80 | |
S | 0~1600 | 580 | |
B | 400~1800 | 1000 | |
R | 0~1600 | 850 | |
T | -200~400 | 120 | |
N | 0~1200 | 180 | |
W | 0~2300 | 340 | |
J | 0~1200 | 100 | |
毫伏信号 | -5~60mV | 5mV |
◆订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列举例1的订货组合方式举例1
举例1 输 入:1路 、2路 K 0~1300℃
输 出:1路、2 路 4~20mA
订货代码为:GD8922-2FK-01-01-EX (K 0~1300℃)
举例2(可组态)
输 入:1路、2路 K 0~1300℃
输 出:1路、2路 4~20mA
订货代码为:GD8922-2IK-01-01-EX (K 0~1300℃)
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
