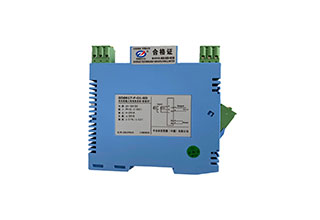

GD8920-EX热电阻信号输入 隔离式安全栅(一入二出)
一、 te性
● 二线制或三线制热电阻温度信号输入,隔li变送输出。
● 将一组热电阻温度信号转换为两路直流信号。
● 化,带微处理器。可通过编程器或计算机对热电偶类型和量程范围进行组态设定。
● 模块化表芯 设计,内部采用数字化调校,无需零点和满度调节电位器,温度漂移自动补偿。
● 带有工作电源指示灯。
● 单通道,一路输入,隔li转换成两路输出,本安输入回路[Exia]IIC,输入回路短路保护。
● 即插即拔式接线端子,DIN导轨卡式安装。
二、描述
①GD8920-EX热电阻输入 隔离式安全栅,是将现场的热电阻信号经本 隔离式安全栅转换为与温度成线性的直流信号,以两路du立通道隔li输出至an全区的控制系统或其它仪表。
②化的热电阻 隔离式安全栅。可通过计算机对热电阻类型和量程范围进行组态设定。
③本 隔离式安全栅需要du立供电,供电电源-输入回路-输出回路之间电磁隔li。
三、技shu规格
●产品型号:GD8920-EX | 响应时间:≤1s(0→ 90%) 稳定时间:≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:±0.1%/250Ω 通道隔li:输入-输出-电源之间隔li 绝缘电阻:≥100MΩ/500V DC(AC) 隔li能力:1500VAC/1 分钟50Hz an全区与危险区之间间隔li电压:250VAC 抗电磁兼容性:符合IEC61000相关抗电磁标准 ●环境参数 工作温度:0~+60℃ 储运温度:-20~+80℃ 环境湿度:5~+95%RH(无冷凝) ●结构及外形尺寸 结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子 外形尺寸:W16×H116×D110(mm),参见外形尺寸图 整机重量:约115g ●an全防爆认证参数:整机满足GB3836.1-2000和GB3836.4-2000标准相关要求 防爆等ji标志:[Exia]IIC an全认证参数:Um:250V;Uo:12V;Io:24mA Ro:500Ω;Lo:5mH;Co:0.1μF |
四、型号选择
◆热电阻类型及量程范围
热电阻类型 | 温度范围(℃) | zui小量程(℃) |
Pt100 | -200~800 | 50 |
Pt10 | -200~800 | 200 |
Cu50 | -50~150 | 50 |
Cu100 | -50~150 | 50 |
◆订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列举例1的订货组合方式。
3. 在di一输出通道、第二输出通道中选择电流或电压输出时,因许负载电阻的关系,请将电流输出设定为di一路通道输出。
举例1 输 入:Pt100 0~100℃ 输出:1路、2 路 4~20mA
订货代码为:GD8920-F-01-01-EX (Pt100 0~100℃)
举例2(可组态)
输 入:Pt100 0~100℃ 输出:1路、2路 4~20mA
订货代码为:GD8920-F-01-01-EX (Pt100 0~100℃)
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
