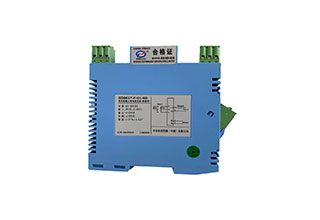

GD8083-EX滑线电阻输入 隔离式安全栅(一入一出)
一、
●二线制或三线制滑线电阻输入,隔li变送成直流信号输出。
●模块化表芯设计,内部采用数字化调校,无需零点和满度调节电位器,温度漂移自动补偿。
●带有工作电源指示灯。
●单通道,一路输入一路输出,本安输入回路[Exia]IIC,输入回路短路保护。
●即插即拔式接线端子,DIN导轨卡式安装。
二、描述
①GD8083-EX滑线电阻输入 隔离式安全栅,是将现场的滑线电阻值经本 隔离式安全栅转换为与之成线性关系的直流信号隔li输出至an全区的控制系统或其它仪表。
②本 隔离式安全栅需要du立供电,供电电源-输入回路-输出回路之间电磁隔li。
三、技shu规格
●产品型号:GD8083-EX | 稳定时间:≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:每20℃误差1℃ 通道隔li:输入-输出-电源之间隔li 绝缘电阻:≥100MΩ/500VDC(AC) 隔li能力:1500VAC/1分钟50Hz an全区与危险区之间间隔li电压:250VAC 抗电磁兼容性:符合IEC61000相关抗电磁标准 ●环境参数 工作温度:0~+60℃ 储运温度:-20~+80℃ 环境湿度:5~+95%RH(无冷凝) ●结构及外形尺寸 结构:卡装式;模块化表芯;ABS材质机壳;拔插式端子 外形尺寸:W16×H116×D110(mm),参见外形尺寸图 整机重量:约110g ●an全防爆认证参数: 整机满足GB3836.1-2000和GB3836.4-2000标准相关要求 防爆等ji标志:[Exia]IIC an全认证参数:Um:250V;Uo:12V;Io:24mA Ro:500Ω;Lo:5mH;Co:0.1μF |
四、型号选择
订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列举例1的订货组合方式。
举例1 输 入:0~1KΩ
输 出:4~20mA
订货代码为:GD8083-R3-01-EX
举例2 输 入:0~10KΩ
输 出:0~10mA
订货代码为:GD8083-R5-03-EX
五、外形尺寸、安装图
● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1. 适合将现场信号输入隔li转换:信号一入二出。
2. 适用于连接至现场的设备:二线制或三线制非变送器,有源电流信号。
3. 现场设备所处区域:0区、1区、2区、IIA区、IIB区、IIC区、T4~T6危险区。
4. an全栅输出端连接:可与单元组合仪表及 DCS/PLC等系统配套使用。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
