GD8045现场电源信号输入隔离器(一入三出)
● 将二线制变送器4~20mA信号输入隔li转换。
● 给变送器提供驱动电压 16.5~28V。
● 信号传送隔li输出 4~20mA 或 1~5V 信号输出,或其它所需的直流信号。
● 模块化表芯设计,无需零点和满度调节。
● 带有工作电源指示灯。
● 单通道,一路输入,隔li分配成三路输出,输入回路短路保护。
● 即插即拔式接线端子,DIN导轨卡式安装。
二、产品描述
①GD8045现场电源(配电)信号隔离器,是向现场的变送器提供隔li的电源电压,并将变送器产生的 4~20mA 信号隔li转换,分配成三路du立的直流信号输出至控制系统或其它仪表。
②本隔离器需要du立供电,供电电源-输入回路-输出回路之间电磁隔离。
三、参数规格
● 产品型号:GD8045 | ●性能指标 |

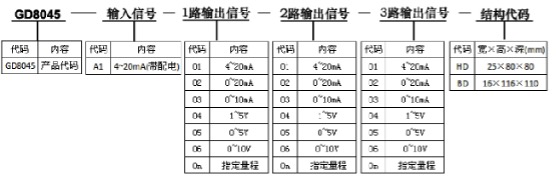

四、型号选择
订货须知
1. 参照选型举例,正确规范书写订货型号代码。
2. 若不选择代码,则被认同是下列举例1的订货组合方式。
举例1 输入:变送器4~20mA
输出:1路4~20mA;2路4~20mA;3路4~20mA
外形尺寸:16×116×110
订货代码为:GD8045-A1-01-01-01-BD
举例2 输入:变送器4~20mA
输出:1路4~20mA;2路1~5V;3 路1~5V
外形尺寸:25×80×80
订货代码为:GD8045-A1-01-04-04-HD
五、外形尺寸、安装图

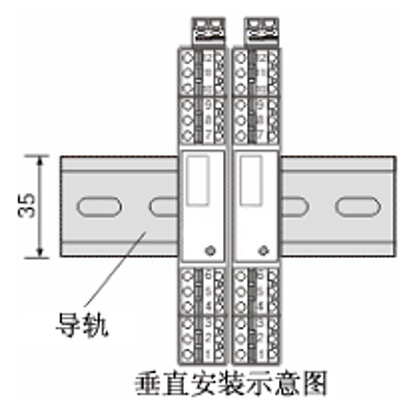

● 安装
1.35mm标准DIN导轨卡式安装。安装时请注意卡位稳定、牢固。
2.尽可能垂直安装,以利于仪表内部热量散发。
● 典型应用
1.用于向现场变送器提供配电电压并将信号输入信号隔li转换。
2.连接至现场的设备:二线制或三线制非变送器有源电信号。
3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。
● 外形尺寸
宽(厚)× 高 × 深=16×116×110(mm)
